Klasické trojstupňové čerpadlá, ktoré dnes ponúkame, vedľa seba – výtlak, dĺžka 130 a 180 mm, pripojenie DN, príkon a použitie. Stručne: veľkosť (DN – výtlak – dĺžka) rozhoduje, značka je až druhá.
updateAktualizované: verifiedOdborne skontrolovali technici ATRIA SK s.r.o.
Obe rady sú klasické obehové čerpadlá s trojstupňovým nastavením otáčok. Pri rovnakom označení – svetlosť, výtlak a stavebná dĺžka, napríklad 25-60/180 – majú rovnaké základné rozmery, takže sú v sústave navzájom zameniteľné. Rozdiely sú v rozsahu veľkostí, v údajoch, ktoré výrobca uvádza, a v tom, čo sa dodáva v balení.
Čerpadlá Wilo RS a Omnigena už nedovážame a Aquart dnes nájdete ako AVANSA. Pre každú z ich veľkostí je nižšie tabuľka náhrad – čo nahradí čo. Ak potrebujete len vybrať podľa situácie, preskočte rovno na tabuľku kedy ktoré čerpadlo.
Dva rady klasických trojrýchlostných čerpadiel vedľa seba. Hodnoty sú z technických popisov produktov v e-shope ATRIA.SK.
| Parameter | AVANSA® | IBO OHI PRO |
|---|---|---|
| Typ čerpadla | klasické, asynchrónny motor, 3 rýchlosti | klasické, bezupchávkové, 3 nastaviteľné stupne |
| Veľkosti v ponuke | 8: 15/6/130, 25/4/130, 25/4/180, 25/6/130, 25/6/180, 25/8/180, 32/6/180, 32/8/180 | 5: 15-60/130, 25-40/180, 25-60/130, 25-60/180, 32-60/180 |
| Svetlosť | DN 15, DN 25, DN 32 | DN 15, DN 25, DN 32 |
| Stavebná dĺžka | 130 a 180 mm | 130 a 180 mm |
| Výtlak | 4, 6 a 8 m | 4 a 6 m |
| Pripojovací závit | DN 15: 1"; DN 25: 6/4"; DN 32: 2" | DN 32: hrdlo 2", šróbenie 2 × 1¼"; ostatné veľkosti – |
| Max. prietok | od 45 l/min (15/6/130) po 160 l/min (32/8/180) | – |
| Príkon | 35 až 270 W podľa veľkosti a stupňa | – |
| Regulácia otáčok | 3 rýchlosti, špeciálny prepínač na svorkovnici | 3 nastaviteľné stupne |
| Teplota média | -10 až +110 °C (15/6/130: max. 120 °C) | – |
| Max. pracovný tlak | 10 bar | – |
| Krytie, napájanie | IP44, 230 V | – |
| Materiál telesa | liatina (15/6/130: liatina s antikoróznym smaltom) | – |
| V balení | – | sada šróbenia a kábel s vidlicou |
| Použitie | kúrenie a rozvody vody v dome (15/6/130 aj priemyselné cirkulačné zariadenia) | kúrenie a cirkulácia vody, teplá voda (podľa názvu produktov) |
„–“ znamená, že údaj v dostupných technických popisoch neuvádzame. Údaje o rade IBO OHI PRO pochádzajú z popisov produktov v e-shope, údaje o AVANSA z technických parametrov jednotlivých modelov.
Príkon je uvedený pre 1., 2. a 3. rýchlosť. Čím vyšší výtlak, tým vyšší príkon aj prietok.
| Model | Svetlosť / závit | Dĺžka | Výtlak | Max. prietok | Príkon 1 / 2 / 3 | Hmotnosť |
|---|---|---|---|---|---|---|

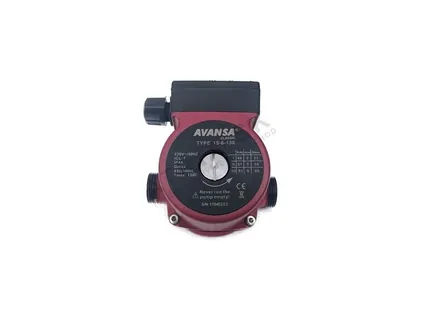

| AVANSA 15/6/130 | DN 15 / 1" | 130 mm | 6 m | 45 l/min | 46 / 67 / 93 W | – |
| AVANSA 25/4/130 | DN 25 / 6/4" | 130 mm | 4 m | 48 l/min | 38 / 53 / 72 W | 2,7 kg |
| AVANSA 25/4/180 | DN 25 / 6/4" | 180 mm | 4 m | 48 l/min | 35 / 50 / 71 W | 2,7 kg |

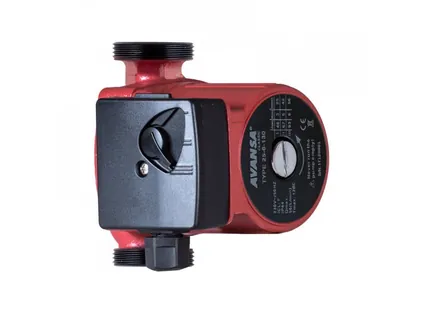

| AVANSA 25/6/130 | DN 25 / 6/4" | 130 mm | 6 m | 55 l/min | 46 / 67 / 93 W | 2,8 kg |

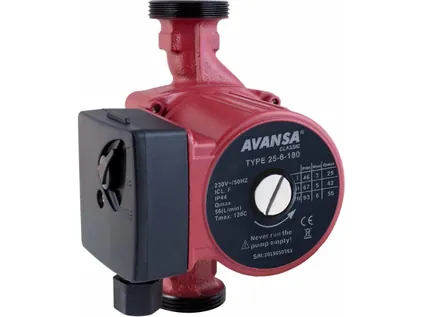

| AVANSA 25/6/180 | DN 25 / 6/4" | 180 mm | 6 m | 55 l/min | 46 / 67 / 93 W | 2,8 kg |

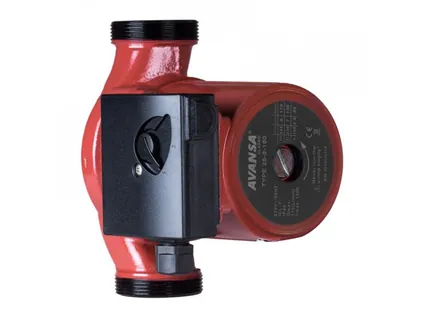

| AVANSA 25/8/180 | DN 25 / 6/4" | 180 mm | 8 m | 115 l/min | 145 / 170 / 182 W | 4,5 kg |
| AVANSA 32/6/180 | DN 32 / 2" | 180 mm | 6 m | 55 l/min | 46 / 67 / 93 W | 3,0 kg |

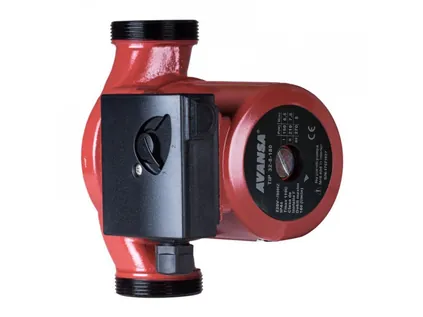

| AVANSA 32/8/180 | DN 32 / 2" | 180 mm | 8 m | 160 l/min | 150 / 210 / 270 W | 3,0 kg |
Spoločné parametre: maximálny pracovný tlak 10 bar, teplota média -10 až +110 °C, krytie IP44, napájanie 230 V. Pri modeli 15/6/130 je uvedená aj maximálna teplota 120 °C.
Rad OHI PRO je v ponuke v piatich veľkostiach. Výrobca v popise uvádza konštrukciu a obsah balenia; číselné údaje o príkone a prietoku nemáme, preto sú označené „–“.
| Model | Svetlosť | Dĺžka | Výtlak | Hrdlo / šróbenie | Príkon | Max. prietok |
|---|---|---|---|---|---|---|
| IBO OHI PRO 15-60/130 | DN 15 | 130 mm | 6 m | – | – | – |

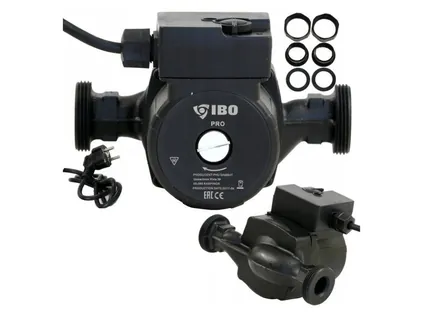

| IBO OHI PRO 25-40/180 | DN 25 | 180 mm | 4 m | – | – | – |

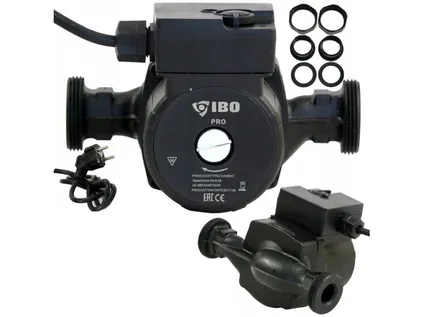

| IBO OHI PRO 25-60/130 | DN 25 | 130 mm | 6 m | – | – | – |
| IBO OHI PRO 25-60/180 | DN 25 | 180 mm | 6 m | – | – | – |
| IBO OHI PRO 32-60/180 | DN 32 | 180 mm | 6 m | 2" × 1¼" | – | – |
Označenie OHI PRO 25-60/180 sa číta rovnako ako AVANSA 25/6/180: svetlosť DN 25, výtlak 6 m (60 dm), stavebná dĺžka 180 mm.
Výtlak v metroch hovorí, aký odpor sústavy čerpadlo dokáže prekonať. Musí pokryť tlakové straty vášho okruhu – tie závisia od dĺžky potrubia, počtu radiátorov alebo okruhov podlahového kúrenia a odporu armatúr. Pri bežnom rodinnom dome spravidla postačuje čerpadlo s výtlakom do 6 m, pri rozsiahlejších alebo viaczónových sústavách sa volí vyšší výtlak (8 m a viac). Pri výmene je najbezpečnejšie dodržať výtlak pôvodného čerpadla.
Je to vzdialenosť medzi tesniacimi plochami sacieho a výtlačného hrdla. Nové čerpadlo musí mať rovnakú dĺžku ako staré – inak ho bez úpravy potrubia neosadíte. Obe rady, AVANSA aj OHI PRO, sa vyrábajú v dĺžke 130 aj 180 mm, ale nie každá veľkosť existuje v oboch dĺžkach: výtlak 4 m máte v dĺžke 130 mm iba pri AVANSA (25/4/130), výtlak 8 m iba v dĺžke 180 mm.
Prvé číslo v označení je svetlosť hrdla: DN 15, DN 25 alebo DN 32. Pri čerpadlách AVANSA zodpovedá DN 15 závit 1", DN 25 závit 6/4" a DN 32 závit 2". U OHI PRO 32-60/180 je priemer hrdla 2" a šróbenie 2 × 1¼". Pred objednávkou porovnajte závit na telese pôvodného čerpadla; ak sedí, môžete použiť pôvodné šróbenia, vždy však s novými tesneniami.
Obe rady sú trojstupňové. U AVANSA sa rýchlosť nastavuje špeciálnym prepínačom na svorkovnici, u OHI PRO sú k dispozícii tri nastaviteľné stupne. Stupeň si zvolíte raz podľa sústavy a čerpadlo potom beží pri rovnakých otáčkach, kým ho neprepnete. Čerpadlo, ktoré samo mení otáčky podľa sústavy, je iný typ – elektronické čerpadlá nájdete v rade IBO (OVI, BETA 2, MAGI 2 a ďalšie).
Príkon rastie s výtlakom aj so zvoleným stupňom. Pri AVANSA je v 3. rýchlosti 72 W pri výtlaku 4 m (25/4/130), 93 W pri 6 m (25/6/130), 182 W pri 8 m a svetlosti DN 25 (25/8/180) a 270 W pri 8 m a svetlosti DN 32 (32/8/180). Pri OHI PRO príkon v popisoch produktov neuvádzame – preto je v tabuľkách „–“; nájdete ho na štítku čerpadla.
Najprv veľkosť zo štítka pôvodného čerpadla, potom rad. Tam, kde sú oba rady v rovnakej veľkosti, výber závisí od toho, či potrebujete uvedené údaje o príkone a prietoku (AVANSA), alebo šróbenie a kábel hneď v balení (OHI PRO).
| Situácia | Voľba | Dôvod |
|---|---|---|
| Výmena čerpadla DN 25, 180 mm, výtlak 6 m | AVANSA 25/6/180 alebo IBO OHI PRO 25-60/180 | Rovnaká svetlosť, výtlak aj dĺžka; obe trojstupňové. |
| DN 25, dĺžka 130 mm, výtlak 6 m | AVANSA 25/6/130 alebo IBO OHI PRO 25-60/130 | Rovnaké tri rozmery v oboch radoch. |
| DN 25, dĺžka 130 mm, výtlak 4 m | AVANSA 25/4/130 | OHI PRO 25-40 sa dodáva len v dĺžke 180 mm. |
| DN 25, dĺžka 180 mm, výtlak 4 m | AVANSA 25/4/180 alebo IBO OHI PRO 25-40/180 | Rovnaké tri rozmery v oboch radoch. |
| Menšia svetlosť DN 15, dĺžka 130 mm | AVANSA 15/6/130 (závit 1") alebo IBO OHI PRO 15-60/130 | Jediná veľkosť DN 15 v oboch radoch; výtlak 6 m. |
| DN 32, dĺžka 180 mm, výtlak 6 m | AVANSA 32/6/180 alebo IBO OHI PRO 32-60/180 | Závit 2"; u OHI PRO šróbenie 2 × 1¼". |
| Rozsiahlejšia alebo viaczónová sústava, výtlak 8 m | AVANSA 25/8/180 alebo 32/8/180 | OHI PRO výtlak 8 m nemá. Počítajte s vyšším príkonom (do 182 W, resp. 270 W). |
| Chcete mať šróbenie a kábel s vidlicou hneď v balení | IBO OHI PRO | Sada šróbenia a kábel sú podľa popisu súčasťou dodávky. |
| Potrebujete pred nákupom poznať príkon a max. prietok | AVANSA | Technické parametre uvádzajú príkon pre tri stupne aj prietok. |
| Cirkulácia teplej úžitkovej vody | AVANSA CP 15-1.5 | Cirkulačné čerpadlo TÚV s mosadzným telesom, 25 W, rozsah 5 – 95 °C. Nie je to kúrenárske čerpadlo. |
| Chcete čerpadlo, ktoré si samo reguluje otáčky | elektronické čerpadlá IBO | Iný typ čerpadla – automatická alebo režimová regulácia namiesto troch ručných stupňov. |
Najčastejšie veľkosti pri výmene. Cena a dostupnosť sa preberajú priamo z e-shopu ATRIA.SK.
Klasické trojstupňové čerpadlá, ktoré nahradili staré IBO OHI. K čerpadlu dostanete sadu šróbenia a kábel s vidlicou.
Staršie čerpadlá Wilo RS a Omnigena už nepredávame. Čerpadlá Aquart predávame bez zmeny modelového radu pod novým názvom AVANSA®. Pre každú pôvodnú veľkosť nižšie nájdete náhradu s rovnakou svetlosťou, stavebnou dĺžkou a výtlakom.
Údaje zo starých katalógových stránok, ktoré sme na tomto webe uvádzali. Kde údaj chýba, je „–“.
| Parameter | Wilo RS | Omnigena | Aquart (dnes AVANSA) |
|---|---|---|---|
| Veľkosti | 4: 25/4 a 25/6, každá v dĺžke 130 a 180 mm | 7: 25-40/130, 25-40/180, 25-60/130, 25-60/180, 25-80/180, 32-60/180, 32-80/180 | 7: 25/4/130, 25/4/180, 25/6/130, 25/6/180, 25/8/180, 32/6/180, 32/8/180 |
| Svetlosť | DN 25 | DN 25 a DN 32 | DN 25 a DN 32 |
| Stavebná dĺžka | 130 a 180 mm | 130 a 180 mm | 130 a 180 mm |
| Výtlak | 4 a 6 m | 4, 6 a 8 m | 4, 6 a 8 m |
| Regulácia otáčok | 3 predvoliteľné stupne otáčok | – | 3 rýchlosti, prepínač na svorkovnici |
| Teplota média | -10 až +110 °C | – | -10 až +110 °C |
| Max. pracovný tlak | 10 bar | – | 10 bar |
| Príkon | – | – | 35 až 270 W podľa veľkosti a stupňa |
| Dnes predávame | nie – náhrada AVANSA alebo IBO OHI PRO | nie – náhrada AVANSA alebo IBO OHI PRO | áno – pod názvom AVANSA |
Pre každú pôvodnú veľkosť je uvedená náhrada AVANSA a tam, kde existuje rovnaká veľkosť, aj náhrada z radu IBO OHI PRO. Pri odkaze „detail“ nájdete samostatnú stránku modelu.
| Pôvodné čerpadlo | Svetlosť · dĺžka · výtlak | Náhrada AVANSA | Náhrada IBO OHI PRO | Detail |
|---|---|---|---|---|
| Wilo RS 25/4 130 | DN 25 · 130 mm · 4 m | AVANSA 25/4/130 | – (rad OHI PRO túto veľkosť nemá) | detail |
| Wilo RS 25/4 180 | DN 25 · 180 mm · 4 m | AVANSA 25/4/180 | OHI PRO 25-40/180 | detail |
| Wilo RS 25/6 130 | DN 25 · 130 mm · 6 m | AVANSA 25/6/130 | OHI PRO 25-60/130 | detail |
| Wilo RS 25/6 180 | DN 25 · 180 mm · 6 m | AVANSA 25/6/180 | OHI PRO 25-60/180 | detail |
| Omnigena 25-40/130 | DN 25 · 130 mm · 4 m | AVANSA 25/4/130 | – (rad OHI PRO túto veľkosť nemá) | detail |
| Omnigena 25-40/180 | DN 25 · 180 mm · 4 m | AVANSA 25/4/180 | OHI PRO 25-40/180 | detail |
| Omnigena 25-60/130 | DN 25 · 130 mm · 6 m | AVANSA 25/6/130 | OHI PRO 25-60/130 | detail |
| Omnigena 25-60/180 | DN 25 · 180 mm · 6 m | AVANSA 25/6/180 | OHI PRO 25-60/180 | detail |
| Omnigena 25-80/180 | DN 25 · 180 mm · 8 m | AVANSA 25/8/180 | – (rad OHI PRO túto veľkosť nemá) | detail |
| Omnigena 32-60/180 | DN 32 · 180 mm · 6 m | AVANSA 32/6/180 | OHI PRO 32-60/180 | detail |
| Omnigena 32-80/180 | DN 32 · 180 mm · 8 m | AVANSA 32/8/180 | – (rad OHI PRO túto veľkosť nemá) | detail |
| Aquart 25/4/130 | DN 25 · 130 mm · 4 m | AVANSA 25/4/130 | – (rad OHI PRO túto veľkosť nemá) | detail |
| Aquart 25/4/180 | DN 25 · 180 mm · 4 m | AVANSA 25/4/180 | OHI PRO 25-40/180 | detail |
| Aquart 25/6/130 | DN 25 · 130 mm · 6 m | AVANSA 25/6/130 | OHI PRO 25-60/130 | detail |
| Aquart 25/6/180 | DN 25 · 180 mm · 6 m | AVANSA 25/6/180 | OHI PRO 25-60/180 | detail |
| Aquart 25/8/180 | DN 25 · 180 mm · 8 m | AVANSA 25/8/180 | – (rad OHI PRO túto veľkosť nemá) | detail |
| Aquart 32/6/180 | DN 32 · 180 mm · 6 m | AVANSA 32/6/180 | OHI PRO 32-60/180 | detail |
| Aquart 32/8/180 | DN 32 · 180 mm · 8 m | AVANSA 32/8/180 | – (rad OHI PRO túto veľkosť nemá) | detail |
Veľkosti 25-40/130, 25-80/180 a 32-80/180 v rade OHI PRO neexistujú – priamu náhradu poskytuje AVANSA. Elektronické alternatívy rovnakej veľkosti nájdete na stránke čerpadiel IBO.
Staré čerpadlá IBO OHI sa už nevyrábajú. Rad OHI PRO ich nahradil v rovnakých veľkostiach.
| Staré IBO OHI | Náhrada IBO OHI PRO | Alternatíva AVANSA | Detail |
|---|---|---|---|
| IBO OHI 15/60-130 | OHI PRO 15-60/130 | AVANSA 15/6/130 | detail |
| IBO OHI 25/40-180 | OHI PRO 25-40/180 | AVANSA 25/4/180 | detail |
| IBO OHI 25/60-130 | OHI PRO 25-60/130 | AVANSA 25/6/130 | detail |
| IBO OHI 25/60-180 | OHI PRO 25-60/180 | AVANSA 25/6/180 | detail |
| IBO OHI 32/60-180 | OHI PRO 32-60/180 | AVANSA 32/6/180 | detail |
Svetlosť (DN 15, 25 alebo 32), výtlak v metroch a stavebnú dĺžku (130 alebo 180 mm). Pri značke Wilo alebo Omnigena vyčítate výtlak z čísla v označení: 4 = 4 m, 6 = 6 m, 40 = 4 m, 60 = 6 m, 80 = 8 m.
DN 15 má pri AVANSA závit 1", DN 25 závit 6/4" a DN 32 závit 2". Ak závit sedí, môžete použiť pôvodné šróbenia, vždy však s novými tesneniami.
V tabuľke Čo nahradí čo vyhľadajte pôvodné čerpadlo. Ak ide o veľkosť s výtlakom 8 m alebo o 25-40/130, je priamou náhradou AVANSA.
Pri rovnakej veľkosti sú AVANSA aj IBO OHI PRO zameniteľné. Rozhodnúť môže to, či chcete mať v údajoch uvedený príkon a prietok (AVANSA), alebo šróbenie a kábel s vidlicou v balení (OHI PRO).
Šípka na telese musí ukazovať v smere prúdenia, hriadeľ motora vodorovne. Po napustení odvzdušnite čerpadlo aj sústavu, čerpadlo nikdy nespúšťajte nasucho. Stupeň nastavte na ten, na ktorom bežalo pôvodné čerpadlo; ak ho nepoznáte, začnite druhým. Podrobný postup nájdete v poradni.
Ak je v sústave kotol na tuhé palivo, zvážte pri výpadku prúdu aj záložný zdroj pre obehové čerpadlo. Zapojenie čerpadla a rozdeľovača pri podlahovom kúrení vysvetľuje web podlahove-vykurovanie.sk, rozdeľovače nájdete na mosadzne-rozdelovace.sk.
Parametre v tabuľkách pochádzajú z technických popisov produktov v e-shope ATRIA.SK (AVANSA, IBO OHI PRO) a zo starších katalógových stránok značiek Wilo, Omnigena a Aquart, ktoré sme na tomto webe uvádzali. Údaje, ktoré tam nie sú, neuvádzame. K čerpadlám AVANSA si môžete stiahnuť vyhlásenie o zhode (PDF):
Oficiálny katalóg značky AVANSA® nájdete na avansa.sk. Pre porovnanie nie sú potrebné žiadne ďalšie normy – rozhodujú rozmery a údaje z typového štítka vášho čerpadla.
Pošlite označenie alebo fotku typového štítku a technik vám pomôže vybrať veľkosť aj rad. Objednávku dokončíte v e-shope ATRIA.SK.
