Výmena obehového čerpadla je pri sústave s guľovými ventilmi pred a za čerpadlom práca rádovo na desiatky minút. Postup je vždy rovnaký: zistíte údaje starého čerpadla, kotol vypnete a čerpadlo odpojíte od napätia, uzavriete ventily, povolíte šróbenia, vyberiete staré čerpadlo, skontrolujete stavebnú dĺžku (130 alebo 180 mm) a závit, vložíte nové tesnenia a osadíte nové čerpadlo šípkou v smere prúdenia a s vodorovným hriadeľom. Potom ventily pomaly otvoríte, skontrolujete tesnosť, odvzdušníte, nastavíte rýchlosť a o deň neskôr skontrolujete tlak a spoje.
Nižšie nájdete všetky kroky podrobne, schému sústavy, tabuľku údajov na porovnanie so starým čerpadlom a prehľad najčastejších chýb. Ak ešte neviete, aké čerpadlo kúpiť, začnite v poradni o výbere čerpadla – tu sa venujeme samotnej montáži.
Pred prvým povolením matice si pripravte všetko, čo budete potrebovať, aby ste sústavu nemuseli nechať otvorenú dlhšie, než je nutné. Väčšina výmen sa skomplikuje práve tým, že chýba tesnenie alebo správny kľúč.
Vo vykurovacej sústave sa pracuje s horúcou vodou. Pred zásahom nechajte kotol aj potrubie vychladnúť, aby ste sa neobarili pri povolení spoja.
Čerpadlo je zaradené do okruhu medzi kotol a rozdeľovač (alebo radiátorovú vetvu). V ideálnom prípade je pred ním aj za ním uzatvárací ventil – vďaka nemu sa pri výmene voda z celej sústavy nevylieva a nemusíte ju po výmene znovu napúšťať a odvzdušňovať. Schéma ukazuje zjednodušené zapojenie.
Stavebná (montážna) dĺžka je vzdialenosť medzi tesniacimi plochami sacieho a výtlačného hrdla čerpadla – na schéme zvýraznená farebne. V domácich sústavách sa používajú dve hodnoty, 130 mm a 180 mm, a čerpadlo s nesprávnou dĺžkou do existujúceho potrubia bez úpravy nezapojíte. Údaj nájdete ako posledné číslo v označení (napríklad AVANSA 25/6/180) alebo ho odmeriate.
Za čerpadlom býva v mnohých domoch rozdeľovač s viacerými okruhmi – ak ho rozširujete alebo meníte, pozrite si mosadzné rozdeľovače, ku ktorým čerpadlo zvyčajne patrí.
Postup pre bežné trojrýchlostné alebo elektronické čerpadlo so šróbeniami v rodinnom dome.
Odfoťte typový štítok a zapíšte si svetlosť (DN), výtlak a stavebnú dĺžku. Poznačte si aj stupeň rýchlosti, na ktorom čerpadlo bežalo, a polohu svorkovnice. Ak štítok chýba, stavebnú dĺžku odmerajte medzi tesniacimi plochami hrdiel.
Kotol nechajte vychladnúť a čerpadlo odpojte od siete – vytiahnutím zástrčky alebo vypnutím ističa. Pri kotle na tuhé palivo čerpadlo nikdy nevymieňajte počas horenia, pretože bez obehu sa voda v kotle prehrieva.
Zatvorte guľové ventily na oboch stranách čerpadla (rukoväť do polohy naprieč potrubím). Ak ventily v sústave nie sú, vypustite vodu aspoň z časti okruhu – a pri tejto príležitosti ventily doplňte, ďalšia výmena bude výrazne jednoduchšia.
Pod čerpadlo dajte nádobu a handry. Povoľte matice šróbení a čerpadlo opatrne vyberte; zo spojov vytečie zvyšok vody. Poznačte si, ktorým smerom ukazovala šípka na starom čerpadle a ako bola otočená svorkovnica.
Porovnajte nové čerpadlo so starým: stavebná dĺžka (130 alebo 180 mm), svetlosť DN a závit (pri AVANSA DN 15 = 1", DN 25 = 6/4", DN 32 = 2") musia sedieť. Ak sa líši dĺžka, čerpadlo bez úpravy potrubia neosadíte – nepokúšajte sa ho „natiahnuť“.
Z plôch šróbení a z potrubia odstráňte zvyšky starého tesnenia a nečistoty, aby spoj dosadol rovno. Vložte nové tesnenia; použité tesnenia znova nepoužívajte, ani keď vyzerajú v poriadku.
Na telese čerpadla je šípka. Musí ukazovať v smere, ktorým voda v potrubí prúdi – od kotla k okruhu. Čerpadlo namontované opačne síce môže bežať, ale sústavu nevykúri správne a je hlučné.
Motor osaďte tak, aby hriadeľ ležal vodorovne; so zvislým hriadeľom by sa ložiská nechladili ani nemazali správne. Svorkovnica nemá smerovať nadol, aby sa do nej nedostala kvapkajúca voda.
Matice dotiahnite primerane – nie silou, ktorá by tesnenie rozdrvila. Ventily otvárajte pomaly a spoje sledujte; ak niekde vyviera voda, ventil zatvorte a spoj dotiahnite alebo vymeňte tesnenie.
Pri vypnutom čerpadle povoľte odvzdušňovaciu skrutku na čele motora, kým nevytečie voda bez bublín, a znova ju utiahnite. Potom odvzdušnite radiátory od najnižšieho po najvyšší. Čerpadlo nikdy nenechajte bežať nasucho.
Pripojte 230 V podľa návodu (fázový, nulový a ochranný vodič). Klasické trojrýchlostné čerpadlo, napríklad AVANSA, nastavte na strednú rýchlosť; elektronické ponechajte v automatickom režime z výroby. Rýchlosť potom upravujte podľa správania radiátorov.
Na druhý deň skontrolujte tlak v sústave a doplňte vodu na predpísanú hodnotu, prezrite spoje, či nič neroní, a overte, či sa radiátory zohrievajú rovnomerne a čerpadlo neprehlušuje bublaním. Po prvých týždňoch prevádzky kontrolu zopakujte.
Všetko, čo sa dá zistiť na štítku a na pôvodnom čerpadle, má zodpovedať novému. Najčastejšie sa chyby robia v prvom a druhom riadku.
| Údaj | Ako ho zistíte | Čo má platiť |
|---|---|---|
| Stavebná dĺžka | posledné číslo v označení alebo odmeraním medzi tesniacimi plochami | 130 mm alebo 180 mm – musí byť rovnaká ako pri starom čerpadle |
| Svetlosť a závit | druhé číslo typu (DN) a údaj o pripojení | DN 15 = závit 1", DN 25 = 6/4", DN 32 = 2" (pri AVANSA) |
| Výtlak | stredné číslo v označení (napr. 25/6/180 = 6 m) | rovnaký ako pôvodný; 4, 6 alebo 8 m sa volí podľa odporu sústavy |
| Napájanie | štítok čerpadla | 230 V, krytie IP44 (AVANSA) |
| Pracovné podmienky | technické údaje čerpadla | AVANSA: max. tlak 10 bar, médium od -10 do +110 °C |
| Smer prúdenia | šípka na telese | v smere toku vody od kotla k okruhu |
Čerpadlá s rovnakou svetlosťou, výtlakom a stavebnou dĺžkou sú rozmerovo zameniteľné aj medzi značkami – vždy však porovnajte aj závit.
| Model | Svetlosť / závit | Stavebná dĺžka | Výtlak | Max. prietok |
|---|---|---|---|---|
| AVANSA 15/6/130 | DN 15 / 1" | 130 mm | 6 m | 45 l/min |
| AVANSA 25/4/130 | DN 25 / 6/4" | 130 mm | 4 m | 48 l/min |
| AVANSA 25/4/180 | DN 25 / 6/4" | 180 mm | 4 m | 48 l/min |
| AVANSA 25/6/130 | DN 25 / 6/4" | 130 mm | 6 m | 55 l/min |
| AVANSA 25/6/180 | DN 25 / 6/4" | 180 mm | 6 m | 55 l/min |
| AVANSA 25/8/180 | DN 25 / 6/4" | 180 mm | 8 m | 115 l/min |
| AVANSA 32/6/180 | DN 32 / 2" | 180 mm | 6 m | 55 l/min |
| AVANSA 32/8/180 | DN 32 / 2" | 180 mm | 8 m | 160 l/min |
Údaje podľa technických parametrov výrobcu. Čerpadlá AVANSA predávame pod týmto názvom, predtým išlo o značku Aquart – rovnaké modely.
Väčšina reklamácií a „nefunkčných“ čerpadiel po výmene nesúvisí s čerpadlom samotným, ale s chybou pri montáži. Tu sú tie, ktoré sa opakujú najčastejšie:
| Príznak | Pravdepodobná príčina | Riešenie |
|---|---|---|
| Spoj kvapká | nové tesnenie chýba alebo je pokrivené | zatvoriť ventily, spoj povoliť, vložiť nové tesnenie a znova dotiahnuť |
| Čerpadlo bzučí, ale neotáča sa | zablokovaný rotor alebo vzduch v telese | pri vypnutom čerpadle odvzdušniť; podľa návodu pootočiť hriadeľ skrutkovačom |
| Bublanie a šum v radiátoroch | vzduch v sústave | odvzdušniť radiátory aj čerpadlo, skontrolovať tlak |
| Vzdialené radiátory sú studené | príliš nízka rýchlosť alebo opačný smer prúdenia | skontrolovať šípku; klasické čerpadlo prepnúť o stupeň vyššie |
| Hluk vo ventiloch | príliš vysoká rýchlosť | prepnúť na nižší stupeň alebo zvoliť automatický režim |
| Tlak v sústave klesá | netesný spoj, prípadne pokles tlaku po odvzdušnení | skontrolovať spoje a doplniť vodu na predpísaný tlak |
Ak problém pretrváva aj po týchto krokoch, kontaktujte inštalatéra – príčina môže byť v sústave (expanzná nádoba, zanesený kal), nie v čerpadle.

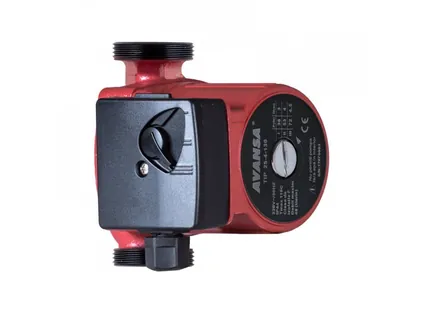

Výber náhradných čerpadiel rôznej dĺžky a výtlaku a filter, ktorý chráni novú inštaláciu. Cena a dostupnosť sa preberajú z e-shopu ATRIA.SK.

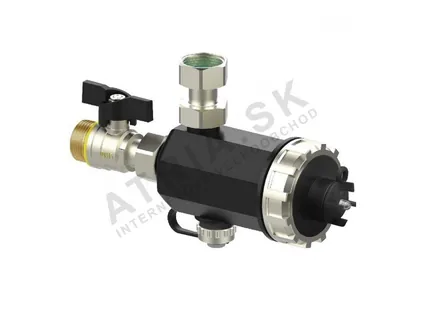

Nové čerpadlo vydrží dlhšie, ak ho ochránite pred tým, čo najčastejšie ničí staré: nečistotami a vzduchom. V starších oceľových sústavách vzniká kal (magnetit), ktorý sa usádza na rotore a v ložiskách.
